Porte-échantillons polarisable


Dans le cadre de sa gamme « Plasma », CRYOSCAN propose un porte-échantillon mobile et polarisable. Il permet d’exposer au plasma des échantillons de type « cible magnétron 2 pouces » sous différents angles et à différentes polarisation. Une rotation robuste couplée à une translation le long de l’axe de rotation permet un positionnement précis et reproductible de l’échantillon à exposer au plasma.

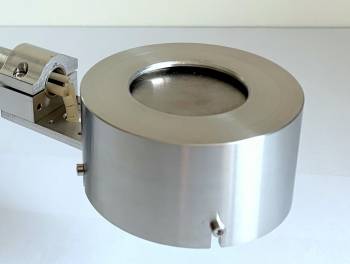

L’anneau de serrage de l’échantillon a été conçu dans le but de facilité la mise en place des cibles et tout en contrôlant la surface exposée au plasma. L’anneau masque en effet efficacement les contours de l’échantillon de manière à éviter tout effet de bord.


Les arcs unipolaires sont des arcs qui se produisent entre un plasma et une surface en contact avec celui-ci. Principale cause d’érosion des composants faisant face au plasma dans les machines de fusion, leur impact sur les surfaces en Tungstène est toujours mal connu. Les études expérimentales de ces arcs qui durent de quelques dizaines à quelques centaines de microsecondes expérimentales sont difficiles à réaliser. Le porte-échantillon CRYOSCAN a été développé pour facilité les démarches expérimentales.

Manipulateur Support échantillon
Vide Compatible UHV Échantillon Type magnetron 2 pouces*
Interface Bride 40 CF Interface Bague de serrage manuel
Dimensions Longueur : 680mm Largeur : 160mm Hauteur : 226mm Dimensions Diamètre: 80 mm Epaisseur: 10 mm
Courses Rotation Course : +/- 90° Précision : 0.1° Polarisation Tension max: 5kV DC* Courant max: 5A*
Direction Longitudinal Course : 100mm Précision : 5µm Connecteur Coaxial SHV*
Installation Horizontale ou Verticale * Adaptable sur demande

1. À venir

1. « Mechanisms and dynamic of unipolar arcs »
C. Djerrouda, F. Brochard, J. Moritz, J. Ledig, E. Faudot, G. Marcos, J.Martin and L. de Poucques
17th International Conference on Plasma-Facing Materials and Components for Fusion Applications – 2019
Eindhoven, the Netherlands

Fonctionnalités:

  • Contrôle du manipulateur (position, rotation)
  • Mouvements linéaires ou oscillants
  • Déclenchement d’un trigger une fois une position atteinte
  • Option télécommande disponible
  • Possibilité de contrôle du générateur (suivant modèle)

Communication:

  • Manipulateur : USB (communication RS232)

Données:

  • Enregistrement de la position et de l’angle
  • Enregistrement de la puissance et de la fréquence RF (suivant modèle)
  • Données exportables ( HDF5 ou format texte )
  • Possibilité de base de données
